Guide de démarrage rapide SONO Hub

Clause de non-responsabilité : L'utilisateur est tenu d'observer et de respecter les manuels d'instructions en vigueur pour tous les produits Vemaventuri utilisés.



01 Préparation



Étape 1 : Déballage

Bienvenue dans votre SONO Hub!

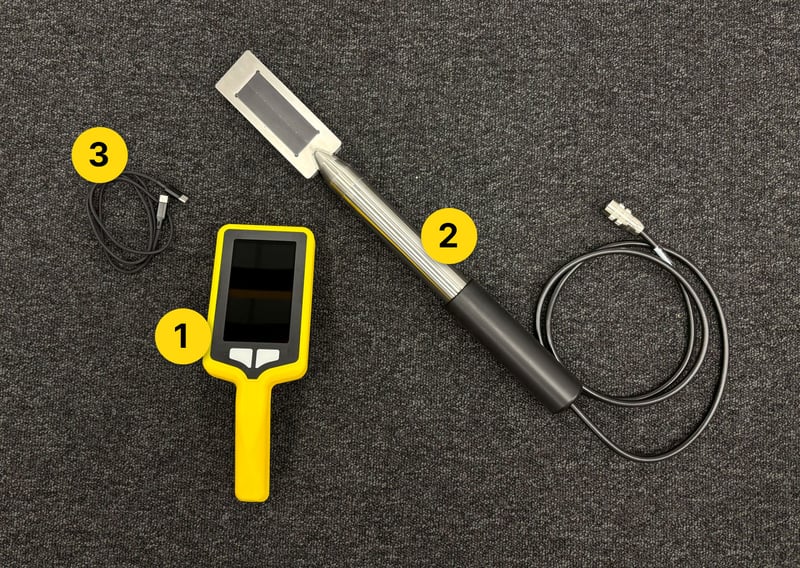

A l'intérieur de la boîte, vous trouverez :

   1) le SONO Hub

   2) la sonde de mesure

   3) Câble de charge USB-C

Remarque : En raison de réglementations nationales spécifiques, l'adaptateur électrique n'est pas inclus dans le kit.







Étape 2 : Charger le concentrateur

Avant de commencer, nous vous recommandons de charger complètement votre SONO Hub.
Utilisez le câble USB-C fourni pour le connecter à une source d'alimentation appropriée.









02 Mise en place et configuration



Étape 3 : Mise sous tension de l'appareil

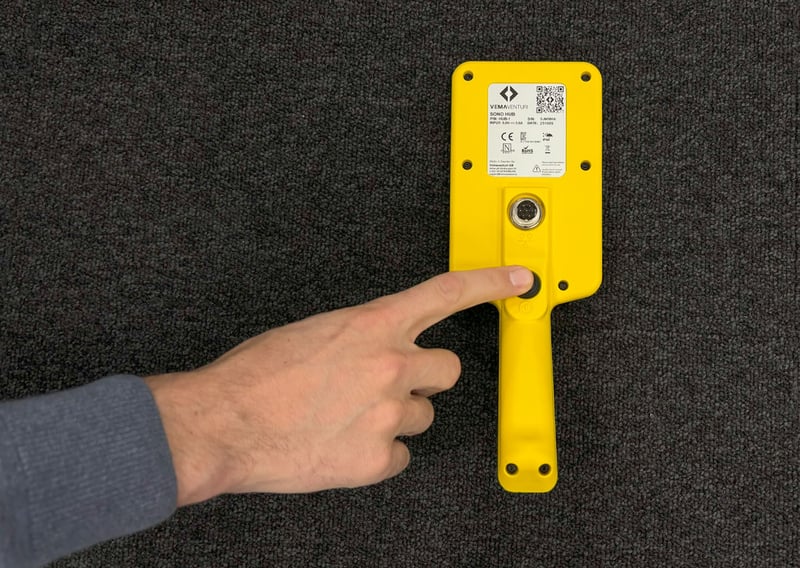

Appuyez sur le bouton déclencheur noir situé à l'arrière de l'appareil et maintenez-le enfoncé pendant quelques secondes jusqu'à ce que l'écran s'allume et que le concentrateur démarre.







Étape 4 : Choisissez votre langue

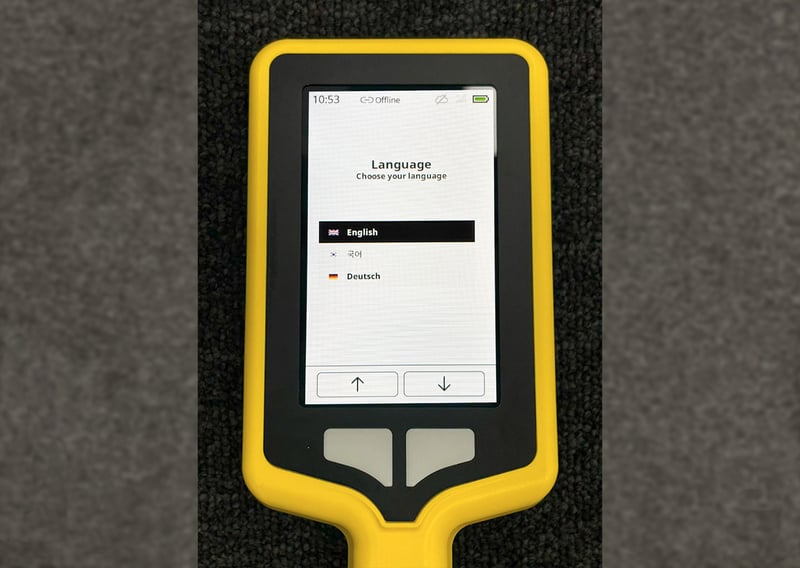

Choisissez la langue de votre choix et confirmez votre sélection.



Étape 5 : Connexion au réseau

Votre SONO Hub se connectera automatiquement au réseau disponible.
Assurez-vous que vous vous trouvez dans une zone où le signal est stable.



Remarque : si l'appareil a du mal à se connecter, essayez de le déplacer vers un endroit où le signal est plus fort pour permettre à la connexion de se terminer.



Étape 6 : Choisissez votre mode

Décidez si vous souhaitez utiliser votre SONO Hub hors ligne ou le connecter à un projet via l'application Web.

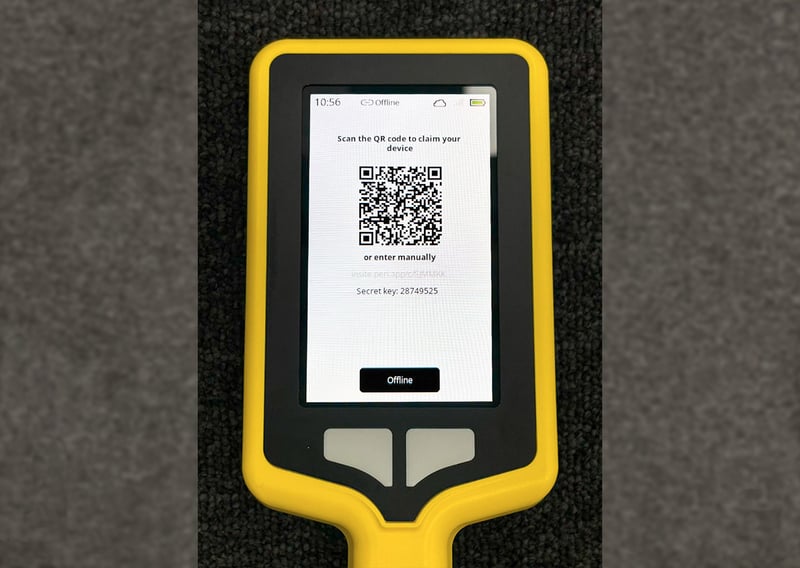

Si vous choisissez l'application Web, vous pouvez soit scanner le code QR affiché sur l'appareil, soit saisir l'URL affichée à l'écran, soit simplement cliquer sur l'URL (https://insite.peri.app/c) pour continuer et suivre les instructions à l'écran. Le numéro de série se trouve au dos de l'appareil sous S/N :.



Remarque :
Si vous décidez de connecter l'appareil à l'application Web, passez à l'étape 3 - Mode en ligne.

Si vous choisissez d'utiliser le SONO Hub hors ligne, vous pouvez passer directement à l'étape 4 - Mesure.





03 Mode en ligne



Étape 7 : S'identifier

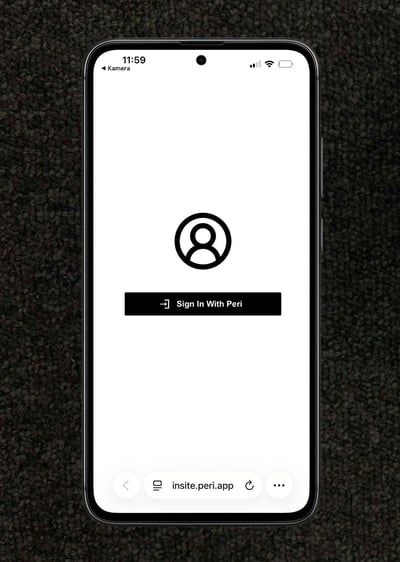

• Cliquez sur "Se connecter avec PERI".
  Ne vous inquiétez pas d'être redirigé - notre plateforme web utilise la même technologie sécurisée que le portail central des clients de PERI pour une expérience transparente.

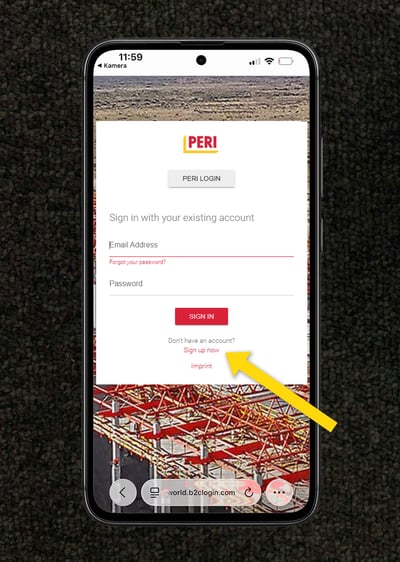

• Connectez-vous avec vos identifiants ou cliquez sur "S'inscrire maintenant" pour créer un nouveau compte.







Étape 8 : Confirmer la connexion de l'appareil

• Après vous être identifié, votre SONO Hub apparaîtra automatiquement dans l'application Web.

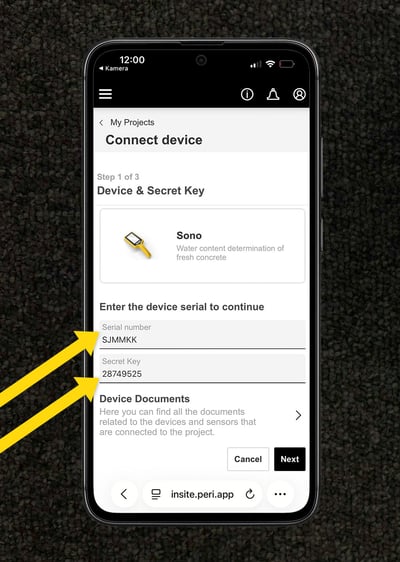

  Vérifiez que le numéro de série et la clé secrète affichés à l'écran correspondent aux informations figurant sur votre appareil.
• Une fois confirmé, cliquez sur "Suivant" pour terminer le processus de connexion.




Étape 9 : Sélectionner ou créer un nouveau projet

• Sélectionner un projet existant :
  Si vous avez déjà créé un projet dans la Web App, sélectionnez-le dans la liste.

• Créer un nouveau projet :
  S'il s'agit de votre première installation, sélectionnez cette option pour créer un nouveau projet. Vous pouvez nommer votre projet et en définir les détails à l'étape suivante.



Étape 10 : Terminer la configuration du projet

Finalisez la configuration de votre projet en saisissant les informations requises :

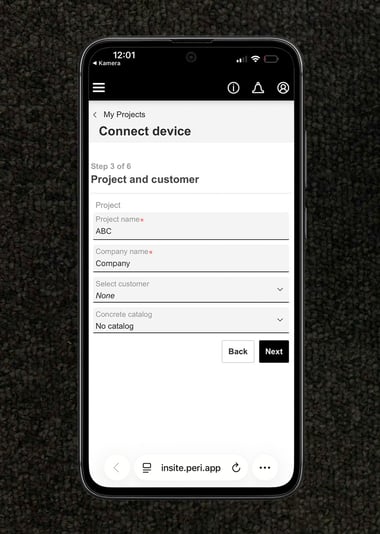

• Projet et client : Ajoutez un nom de projet, un nom de société et (facultatif) un catalogue de clients ou de béton.

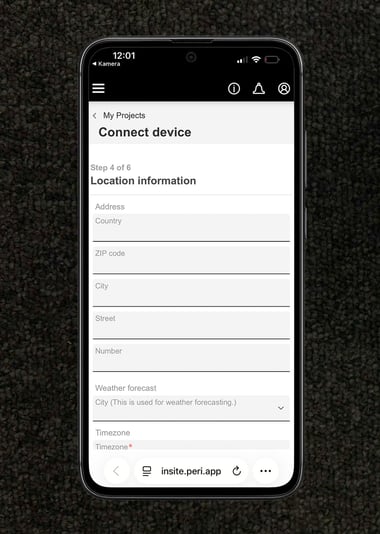

• Lieu : Saisissez l'adresse du projet, les prévisions météorologiques pour la ville et sélectionnez le bon fuseau horaire.

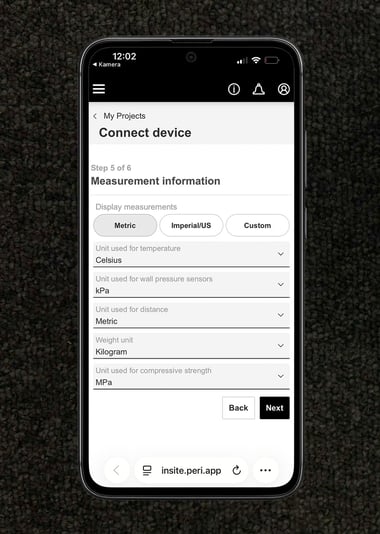

• Unités de mesure : Choisissez Métrique, Impérial/US ou Personnalisé et définissez vos unités préférées.



Étape 11 : Connecter l'appareil

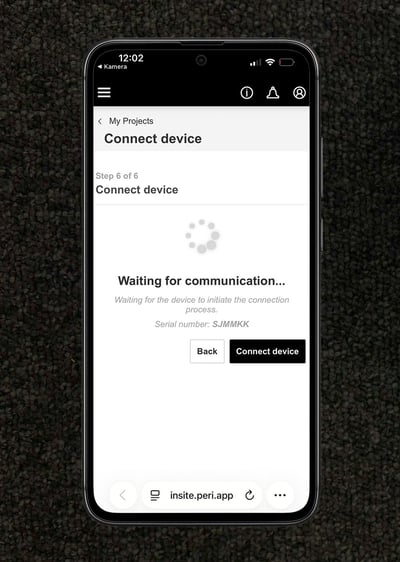

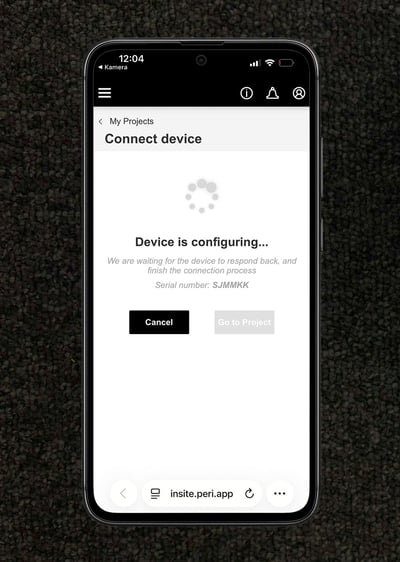

Cliquez sur "Connecter l'appareil" pour démarrer la communication entre votre SONO Hub et l'application Web.
Assurez-vous que l'appareil dispose d'une connexion réseau stable pendant ce processus.

Remarque :
Si le processus prend trop de temps ou si aucune confirmation n'apparaît, vous pouvez cliquer sur "Annuler".
Si plusieurs tentatives échouent, effectuez une réinitialisation d'usine et mettez à jour le firmware du SONO Hub, puis réessayez.





04 Étalonnage



Étape 12 : Ajuster les paramenteurs

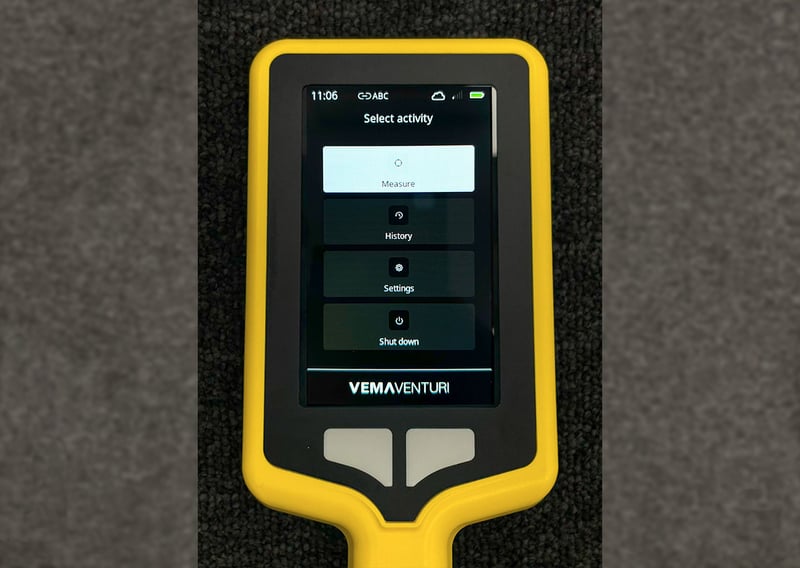

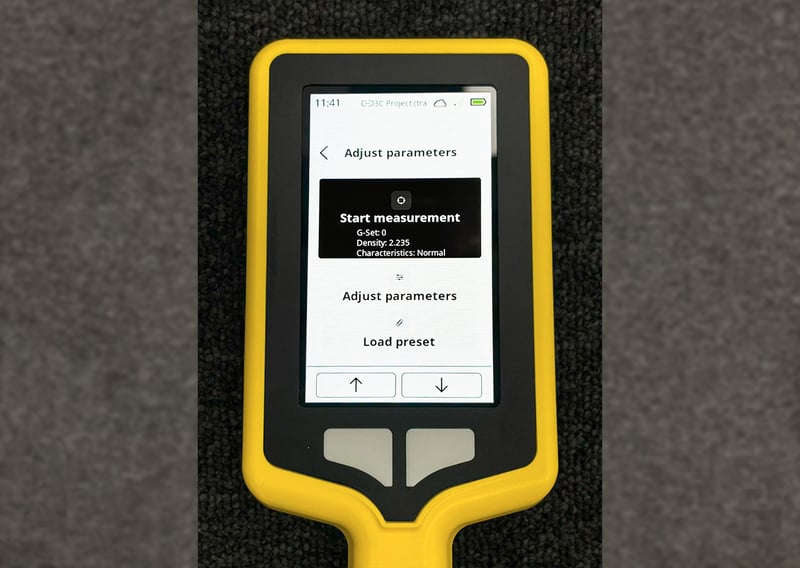

Dans le menu principal, sélectionnez "Measure" pour accéder à la configuration de la mesure.

Avant de commencer, vérifiez et ajustez vos paramètres de mesure :

• Ajuster les paramètres : Définissez les paramètres de mesure nécessaires pour votre matériau ou votre projet.

• Charger un préréglage : Si vous avez enregistré des préréglages de mesures précédentes, vous pouvez en sélectionner un ici.
  S'il s'agit de votre première mesure, aucun préréglage n'est encore disponible - dans ce cas, réglez vos paramètres manuellement et enregistrez-les en tant que nouveau préréglage pour une utilisation ultérieure.

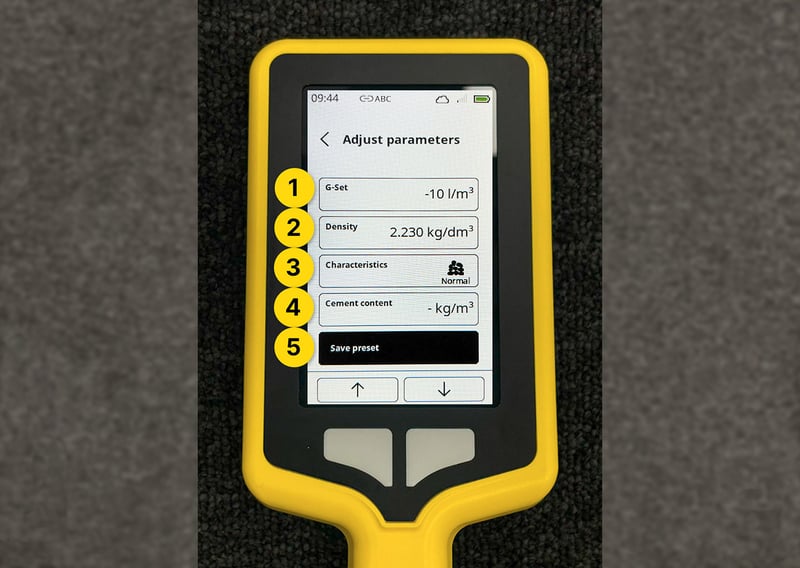

Avant de commencer votre mesure, vous pouvez régler quatre paramètres qui influencent de manière significative la précision de la lecture du SONO Hub.
Ces paramètres permettent à l'appareil de s'adapter à votre mélange de béton spécifique.

1) G-Set

Le G-Set compense l'eau du noyau qui est également détectée par le signal radar, même si le SONO doit principalement mesurer l'eau libre disponible pour l'hydratation du ciment.
Comme les différents agrégats et types de béton contiennent des quantités variables d'eau centrale, le G-Set permet un réglage fin.

• Plage de réglage : ±50 L/m³

• Taille du pas : 1 L/m³

• Valeur de départ typique : -10 L/m³

• Confirmer l'entrée avec le bouton de déclenchement.

Une valeur correcte de G-Set améliore la précision, en particulier pour les bétons spéciaux (par exemple, les mélanges renforcés de fibres).



2) Densité

La densité influence le calcul de la teneur en eau.
Vous pouvez saisir :

• la densité apparente,

• la densité obtenue lors d'un test de séparation, ou

• la densité de conception à partir du calcul du mélange.

Même de petites différences de densité ont un impact notable :
Un écart de densité de ±0,02 g/cm³ correspond à environ ±1,6 L d'eau.

• Réglable par pas de 0,001 g/cm³.

• Confirmer avec le bouton de déclenchement.

Lorsque la densité exacte ne peut être mesurée sur place, l'utilisation de la densité de conception est un compromis acceptable.



3) Caractéristiques

Ce paramètre permet d'ajuster la mesure en fonction de la granulométrie des agrégats.
Les différentes courbes granulométriques influencent la façon dont le signal radar interagit avec le matériau.

Options disponibles :

• Normal - Courbe de classement standard

• Fine - Teneur en sable plus élevée, particules plus fines, ou mélanges à forte teneur en ciment.

• Coarse – Mixes with very low water content (<160 L/m³) and high superplasticizer dosage

• Spécial - Mélanges à granulométrie discontinue (par exemple, peu ou pas de fraction 4/8 mm)

Choisissez l'option qui correspond le mieux à votre béton.



4) Teneur en ciment

Saisissez la teneur en ciment de votre mélange pour permettre le calcul direct du rapport w/c.
Vous pouvez également définir une valeur limite - les mesures dépassant cette limite seront automatiquement signalées.

• Réglable par étapes à l'aide des boutons gris

• Confirmer avec le bouton de déclenchement.



5) Sauvegarder la présélection

Après avoir configuré tous les paramètres, vous pouvez enregistrer votre configuration en sélectionnant "Save preset".

05 Mesure



Étape 13 : Connecter la sonde au concentrateur SONO

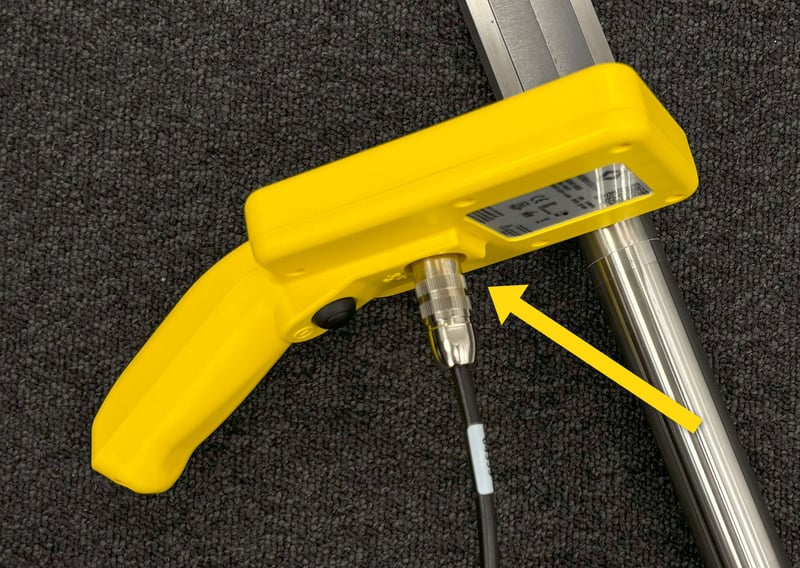

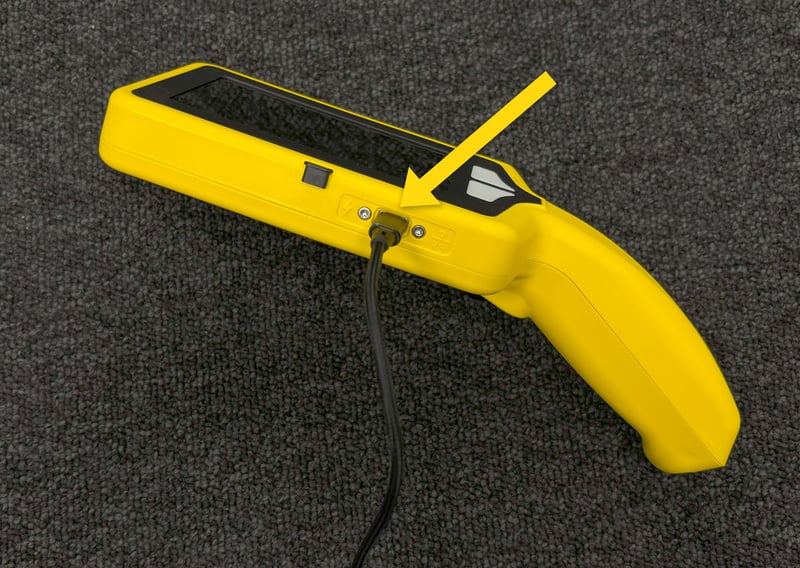

Fixez la sonde de mesure au SONO Hub en insérant fermement le connecteur dans le port situé sous l'appareil.
Assurez-vous que le connecteur est bien en place afin de garantir une communication fiable entre la sonde et le Hub.



Étape 14 : Remplir le seau de béton frais

Pour la mesure, préparez un seau de 12 litres et remplissez-le aux ¾ avec du béton frais.
Cela permet de s'assurer que la sonde est entièrement entourée de matériau pour une mesure fiable et cohérente.



Étape 15 : Démarrer la mesure

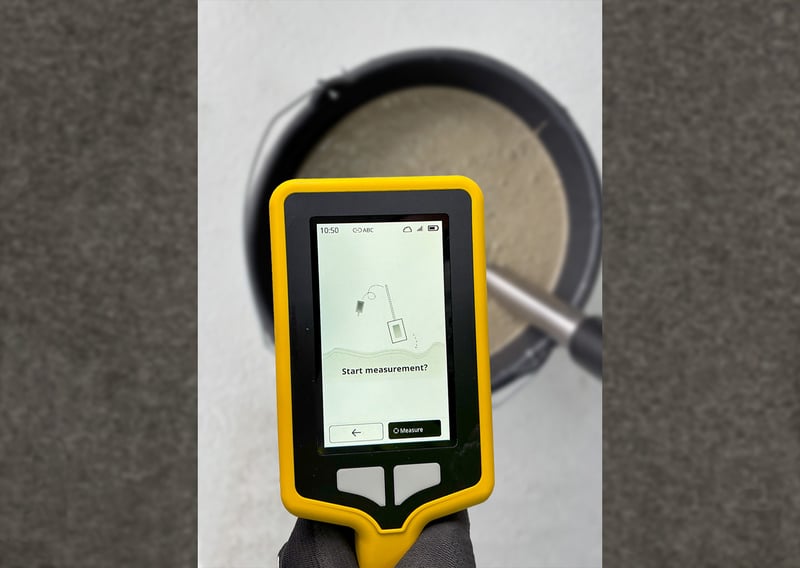

Commencez une nouvelle mesure en sélectionnant "Start Measurement" sur l'écran ou en appuyant sur le bouton déclencheur noir situé à l'arrière du SONO Hub.

L'appareil vous guidera à travers cinq mesures et calculera la moyenne comme résultat final.



Étape 16 : Effectuer les mesures individuelles

Insérez la sonde par le côté, en l'inclinant légèrement, dans le béton frais.
Pour s'assurer que la sonde est complètement entourée de matériau, tapotez le seau 1 à 3 fois ou placez-le brièvement sur une plaque vibrante.

Lancez la première mesure individuelle en appuyant sur le bouton déclencheur noir situé à l'arrière du SONO Hub.

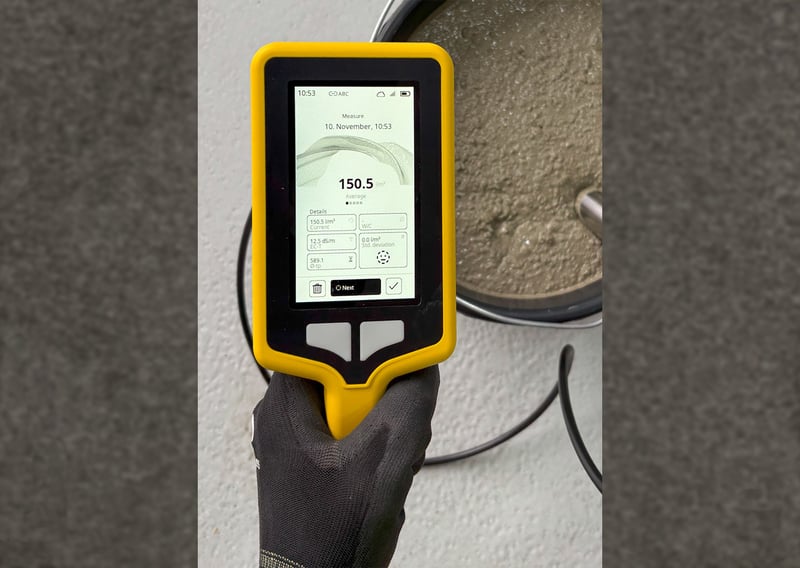

Lors de chaque lecture, l'appareil affiche plusieurs valeurs clés :

• Teneur en eau de la mesure actuelle

• Rapport E/C basé sur la teneur en ciment introduite

• EC-TRIME (EC-T ) - un paramètre de conductivité électrique qui peut donner une indication du type et de la teneur en ciment pour les bétons standard.

• Valeur Ø-tp - temps de parcours du signal compensé utilisé pour le calcul de la teneur en eau

• Écart-type - indique l'ampleur de la différence entre le relevé et les relevés précédents.
  (le smiley vous donne un retour immédiat sur la qualité de la mesure)

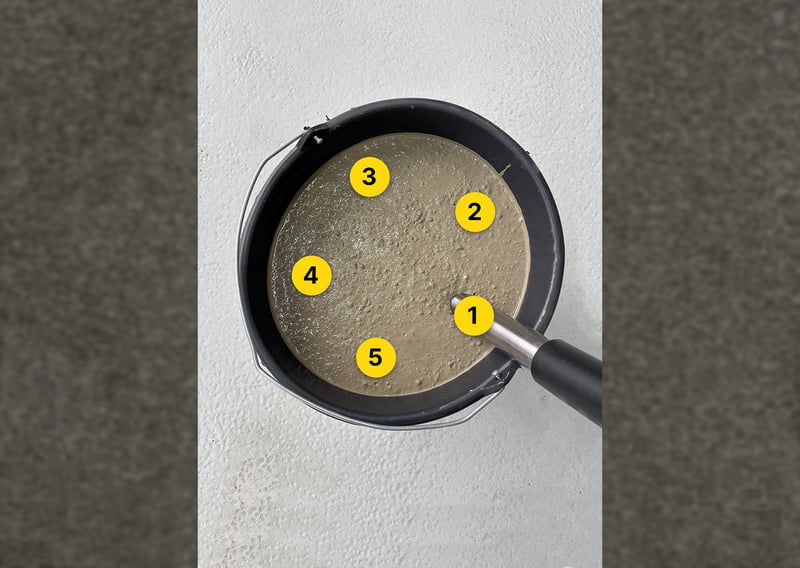

Répétez l'opération jusqu'à ce que vous ayez effectué cinq mesures individuelles en cinq points différents à l'intérieur du seau.



Étape 18 : Enregistrer et documenter vos mesures

• Une fois la série de mesures terminée, attribuez un nom à votre mesure.
• Vous pouvez également ajouter des notes et inclure des informations supplémentaires provenant d'autres tests, tels qu'un test d'affaissement ou une valeur de pH.
• Si aucun nom n'est saisi, la date et l'heure de la mesure seront automatiquement utilisées.
• Dans le menu principal, vous pouvez accéder à toutes les mesures enregistrées sous "Historique".
• Si votre appareil est lié à un projet dans l'application Web, vous aurez également accès à des fonctions d'analyse étendues.



Étape 19 : Nettoyer la sonde

Une fois la mesure terminée, dévissez la sonde de l'appareil et nettoyez-la soigneusement à l'eau.



Étape 20 : Créer des tableaux de bord et des rapports dans la WebApp

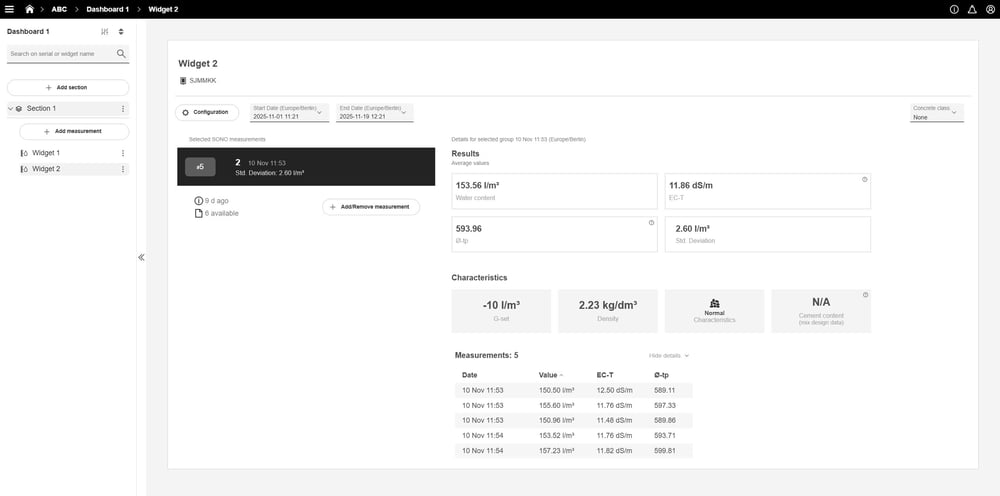

Ouvrez votre projet dans l'application web et créez un tableau de bord. Pour afficher les mesures dans votre tableau de bord, ajoutez un nouveau widget en cliquant sur "+ Ajouter une mesure" dans la section souhaitée. Suivez les étapes à l'écran pour relier votre appareil au widget.

Pour créer un rapport, cliquez sur "Configuration" et descendez jusqu'à la section Rapports.



Remarque :
Si les mesures ne sont pas visibles, vérifiez la plage de dates sélectionnée et la connectivité de votre appareil.
