Pression exercée par le béton frais sur le coffrage
Le défi technique dont on ne parle pas assez
Liste de contrôle pour la surveillance de la pression des coffrages
Liste de contrôle de 35 points à utiliser sur le terrain, couvrant la planification, l'installation des capteurs, la surveillance active et la documentation. Prête à imprimer.
Le problème ne réside pas dans ce que dit le calcul, mais dans ce qui se passe entre deux ascenseurs
Tout ingénieur en coffrage effectue le calcul de pression avant une coulée. Nous nous référons à la norme DIN 18218, à l'ACI 347R ou à toute autre norme applicable au projet, nous saisissons le débit de coulée prévu, la classe de consistance du béton et la température ambiante — et nous obtenons une valeur de conception pour la pression latérale maximale. Le coffrage est dimensionné, les tirants sont spécifiés et la fiche de chantier est validée. Sur le papier, tout est sous contrôle.
Sur le chantier, les choses sont rarement aussi simples. Le béton frais n'est pas un fluide homogène. Il ne prend pas à la vitesse prévue par la norme. Il n'atteint pas toujours l'affaissement promis. L'opérateur de la pompe ne maintient pas toujours le débit de coulage convenu. Et lorsqu'on travaille avec du béton autoplaçant (SCC) ou qu'on coule dans des coffrages de colonnes hauts et étroits sous la pression du calendrier, l'écart entre le diagramme de pression théorique et la charge hydrostatique réelle peut être suffisamment important pour faire éclater un panneau.
Cet article traite de la physique de la pression du béton frais, des variables que les formules standard ne prennent pas suffisamment en compte, ainsi que du rôle que joue la surveillance en temps réel par capteurs dans la gestion des risques là où ils se manifestent réellement : sur la face de coulage, en temps réel.
Les mécanismes de la pression latérale : hauteur de liquide, rigidification et tout ce qui se trouve entre les deux
Le béton frais coulé dans un coffrage vertical se comporte initialement comme un fluide dense. Les vibrations internes rompent temporairement les contacts entre les particules au sein du mélange et créent un état quasi-liquide. À ce moment-là, la pression exercée sur la face du coffrage est égale à la hauteur manométrique totale : le produit de la densité du béton, de l'accélération gravitationnelle et de la profondeur de la zone vibrée au-dessus du point de mesure.
p = ρ · g · h
p = pression latérale [kN/m²] · ρ = densité du béton frais [kg/m³] · g = 9,81 m/s² · h = profondeur sous la surface du béton [m]
Référence hydrostatique totale — applicable dans la zone affectée par les vibrations. Source : ACI 347R-14 ; DIN 18218:2010-01
En dessous de la zone de vibration active, le béton commence à reconstituer sa structure interne. L'hydratation du ciment démarre, la récupération thixotrope s'installe et la pression latérale diminue. Les normes de conception tiennent compte de ce phénomène en introduisant des facteurs de correction liés au débit de coulage, à la température ambiante et à la consistance du béton. La norme DIN 18218:2010-01 utilise les désignations de classe de fluidité F1 à F6 conformément à la norme EN 206. La norme ACI 347R-14 applique des coefficients de poids unitaire et des facteurs chimiques en plus du terme de vitesse de montée.
Point technique essentielEn ce qui concerne le béton autoplaçant, la norme DIN 18218:2010-01 impose de prendre en compte la pression hydrostatique totale sur toute la hauteur de coulage. Le béton autoplaçant ne subit pas les vibrations mécaniques qui provoquent un durcissement précoce dans le béton classique ; le mécanisme de relâchement de la pression sur lequel s'appuient les formules standard est tout simplement absent. La sous-estimation de ce phénomène est l'une des causes les plus courantes de défaillance des coffrages dans les projets utilisant du béton autoplaçant.
Les variables que les formules standard ne permettent pas de saisir pleinement
Les formules de calcul sont volontairement prudentes — mais «prudentes» ne signifie pas pour autant qu’elles laissent une marge illimitée. Des recherches ont mis en évidence un écart important entre les pressions calculées et mesurées, dans les deux sens. Une étude expérimentale publiée dans la revue *Construction and Building Materials* a révélé des erreurs relatives comprises entre −11 % et +78 % entre les prévisions des normes nationales et les valeurs mesurées, confirmant que le débit de coulage et la maniabilité sont les variables dominantes, tandis que la température ambiante joue un rôle secondaire mais non négligeable.
La variable principale dans toutes les normes de conception. Des vitesses de pompage lentes permettent un raidissement partiel avant la levée suivante ; des vitesses de pompage rapides maintiennent la colonne de fluide plus profondément dans le coffrage.
Les températures plus basses ralentissent l'hydratation et retardent la chute de pression. Les coulées hivernales sur des supports froids ou des éléments préfabriqués sont par nature plus délicates.
Un affaissement plus important est associé à une pression maintenue plus élevée. Les classes F4 à F6 se rapprochent du comportement du béton autoplaçant, même dans le cas d'enrobés soumis à une vibration nominale.
Les retardateurs prolongent le temps ouvert et retardent le durcissement. La baisse de pression prévue par le modèle peut survenir plus tard — voire ne pas se produire du tout pendant la fenêtre de coulage.
D'où proviennent réellement les défaillances des coffrages
Les défaillances des coffrages sont rarement imputables à une seule cause. Les enquêtes sur les accidents révèlent presque toujours une combinaison de facteurs : un débit de coulage plus rapide que prévu, un béton arrivant à une température inférieure à celle supposée, et une équipe n'ayant aucune visibilité sur la charge réelle exercée sur le coffrage. Le Comité technique 233-FPC de la RILEM a noté que les données de terrain montrent systématiquement que les courbes de pression réelles s'écartent des hypothèses de conception — et a souligné la nécessité de mener davantage de campagnes de mesure afin de valider et d'améliorer les méthodes de calcul existantes.
DES MÉCANISMES DE RUPTURELa cascade de défaillance se déroule généralement comme suit : le débit de béton dépasse la valeur de conception → la pression augmente jusqu’à atteindre la capacité du coffrage → un raccord de panneau ou une tirante cède localement → les raccords adjacents sont successivement surchargés → effondrement soudain et progressif. Le délai entre le début de la déformation plastique et l’effondrement est très court — souvent moins de deux minutes. Une inspection visuelle ne permet pas de détecter la déformation cachée des tirantes. Un capteur de pression peut détecter l’évolution de la charge qui permet de le prévoir.
Surveillance de la pression en temps réel : des hypothèses de conception à la réalité mesurée

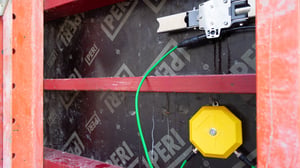

La limite fondamentale de tout calcul effectué avant le coulage réside dans le fait qu’il repose sur des hypothèses. La surveillance de la pression en temps réel remplace ces hypothèses par des mesures. Un capteur encastré à fleur de la surface du coffrage mesure la charge hydrostatique réelle en ce point, en continu, depuis le moment où le béton entre en contact avec la surface du coffrage jusqu’à ce que la pression se soit complètement dissipée une fois le coulage terminé.
La valeur technique intervient à deux niveaux. Dans l'immédiat, elle fournit à l'équipe de chantier les informations nécessaires pour prendre en temps réel des décisions éclairées concernant le débit de coulage. Si la pression se situe en dessous de la courbe théorique, le débit de coulage peut être augmenté en toute sécurité. Si elle se situe au-dessus, le débit de coulage doit être réduit avant que la charge n'atteigne un seuil critique.
Gestion des seuils et alertes automatisées
Les capteurs sont placés verticalement le long du coffrage — généralement dans le tiers inférieur et à mi-hauteur pour les murs mesurant jusqu'à 4 m, avec des capteurs supplémentaires pour les éléments plus hauts. Les seuils limites sont configurés dans le système de surveillance : une alerte d'avertissement à 75-80 % de la capacité nominale, et une alerte critique à 85-90 %. Le seuil critique déclenche une notification à l'ingénieur responsable et au chef de chantier, avec l'obligation claire d'arrêter ou de réduire le débit de coulage en attendant une réévaluation.
Avantage opérationnel démontré
Les déploiements concrets de systèmes de surveillance continue de la pression dans les coffrages ont permis de réduire la durée de coulage de près de 30 % sur des éléments comparables, grâce à une augmentation en toute sécurité des débits de coulage lorsque les pressions mesurées confirment une marge suffisante par rapport au seuil de conception. La réduction du temps d'occupation des coffrages raccourcit directement le calendrier de construction et diminue les coûts de chantier, sans compromettre la sécurité.
La documentation et la dimension réglementaire
Les grands chantiers de béton armé prévoient de plus en plus souvent des cahiers des charges exigeant des preuves documentées du bon déroulement des opérations de coulage. Un enregistrement continu de la pression pour chaque coulée répond à cette exigence d'une manière que ne peut offrir une fiche de coulée signée par le chef de chantier. Il fournit un relevé objectif et horodaté de la charge appliquée au coffrage, du débit de coulage maintenu et de toute mesure corrective prise.
Résumé : pourquoi privilégier les données mesurées plutôt que les hypothèses calculées
Les normes de conception nous fournissent une base rationnelle pour le dimensionnement des coffrages. Elles ne nous garantissent toutefois pas ce qui se passera sur le chantier lors d'une journée de coulage donnée, avec un enrobé spécifique provenant d'une centrale donnée. Cette certitude ne peut venir que des mesures effectuées.
La surveillance en temps réel de la pression dans le coffrage ne remplace pas l'ingénieur. Elle lui permet d'intervenir directement pendant le coulage, en fournissant les données qui transforment les hypothèses de planification en une exécution maîtrisée. Il en résulte des coulages plus sûrs, des cycles plus rapides lorsque le béton le permet, ainsi qu'un dossier documentant que l'opération s'est déroulée dans les limites de conception, de la première à la dernière coulée.
Le capteur ne remplace pas les compétences techniques. Il en est l'illustration concrète lorsque ces compétences disposent des données adéquates pour fonctionner.
Références et normes
- Ding, Z. et al. (2016). Étude expérimentale sur la pression latérale du béton frais dans le coffrage.* : Construction and Building Materials*, 111, p. 450-460.
- Proske, T., Graubner, C.-A. et al. (2014). Pression exercée par le béton frais : état des lieux des pratiques en matière de conception des coffrages. RILEM TC 233-FPC.
- DIN 18218:2010-01. Pression du béton frais sur les coffrages verticaux. Institut allemand de normalisation.
- ACI 347R-14. Guide sur les coffrages pour le béton. American Concrete Institute.
- EN 206:2013+A2:2021. Béton — Spécifications, caractéristiques de performance, fabrication et conformité. CEN.
- Hurd, M.K. (2007). Pressions latérales pour la conception des coffrages. Concrete International, juin 2007, p. 32-38.
